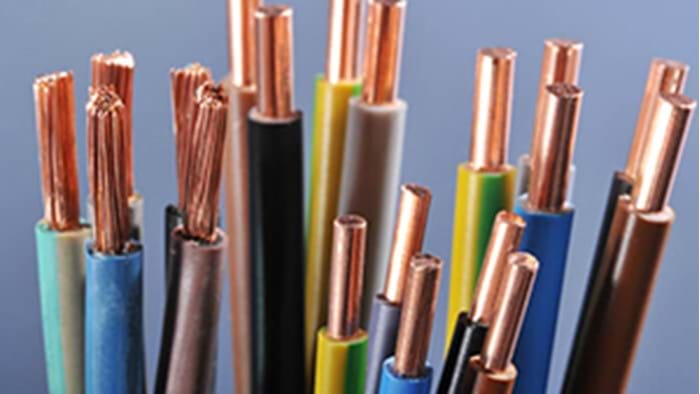

سیم و کابل‌ ساختمانی

کابل های نصب ثابت سبک
NYM

این نوع کابل ها برای مصارف صنعتی و کابل کشی داخل ساختمان مناسب است و می توان آن ها را در محیط های خشک ، آبدار و مرطوب و نیز مکان های بسته و باز و همچنین در آجرکاری و بتن بکار برد. به کار بردن این کابل ها در بتن فشرده و یا به طور مستقیم در زیرزمین مجاز نیست.

ساختار

هادی :
مس آنیل شده گروه 1 (تک مفتولی) یا گروه 2 (منظم تابیده) مطابق استاندارد IEC 60228 یا ISIRI3084 .
عایق :
آمیزه PVC از نوع PVC/C .
نحوه قرارگیری رشته ها :
رشته ها به هم تابیده می شوند .
روکش میانی :
رشته های به هم تابیده با آمیزه های از پی وی سی اکسترود شده روکش می شوند .
روکش :
آمیزه PVC از نوع PVC/ST4. رنگ روکش به طور معمول مشکی یا طوسی است.

---

کابل های انعطاف پذیر سبک
H03VV- F

کاربرد:
این نوع کابل ها را می توان به عنوان کابل های ورودی و اتصال در وسایل برقی ، لوازم منزل و ماشین آلاتی که دو شاخه آنها به طور ثابت به کابل نصب است ، به کاربرد.

ساختار

هادی :
مس آنیل شده گروه 5 ( انعطاف پذیر) مطابق استاندارد IEC 60228 یا ISIRI 3084 .
عایق:
آمیزه PVC از نوع PVC/D .
نحوه قرارگیری رشته ها :
1- کابل گرد : رشته ها به هم تابیده می شوند .
2- کابل تخت : رشته ها به طور موازی قرار می گیرند .
روکش :
آمیزه PVC از نوع PVC/ST5. رنگ روکش به طور معمول مشکی یا سفید است .
استاندارد:
با ولتاژ نامی 300/300 ولت .ISIRI (607) 52 یا 60227 IEC 52

---

سیم های انعطاف پذیر
H05V-K , H07V-K

کاربرد:
سیم های دارای ولتاژ نامی 750/450 ولت : این نوع سیم ها برای نصب داخل وسایل برقی و نیز حفاظت سیستم های روشنایی ، در محیط های خشک ، درون لوله ها و زیر و روی گچ مناسب است .
سیم های دارای ولتاژ نامی 500/300 ولت : این نوع سیم ها برای نصب درون لوله ها و زیر و روی گچ و نیز قرارگیری در لوله های خرطومی مناسب است .بکارگیری این نوع سیم ها برای نصب مستقیم روی سینی کابل ، کانال کابل کشی و مخازن مجاز نیست .
ساختار
هادی :
مس آنیل شده گروه 5 (انعطاف پذیر) مطابق استاندارد IEC 60228 یا ISIRI 3084 .
عایق :
آمیزه PVC از نوع PVC/C .
استاندارد
. بیش از 1 میلیمترمربع با ولتاژ نامی 750/450 ولت برای سطوح مقاطع ISIRI (607) 02 یا60227 IEC 02
، 75/0و 5/0 میلیمترمربع 1 با ولتاژ نامی 500/300 ولت برای سطوح مقاطع ISIRI (607) 06 یا60227 IEC 06

سیم های نصب ثابت
H05V-U , H07V-U , H07V-R

کاربرد:
این نوع سیم ها در سیم کشی داخلی تابلوها و توزیع کننده های برق مناسب است .بکارگیری این سیم ها در لوله ها و زیر گچ مجاز است .سیم های با هادی تابیده منظم (گروه 2) را می توان به عنوان اتصالات تابلوهای کنترل ، ‌در ساخت دسته سیم و نیز الکترونیک صنعتی به کار برد .
ساختار:
هادی : مس آنیل شده گروه 1 (تک مفتولی) یا گروه 2 (منظم تابیده) مطابق استاندارد IEC 60228 یا ISIRI 3084 .
عایق : آمیزه PVC از نوع PVC/C .
استاندارد
. بیش از 1 میلیمترمربع با ولتاژ نامی 750/450 ولت برای سطوح مقاطع ISIRI (607) 01 یا 60227 IEC 01
1، 75/0 و 5/0 میلیمترمربع . با ولتاژ نامی 500/300 ولت برای سطوح مقاطع ISIRI (607) 05 یا 60227 IEC 05
